噶小传统风扇

2024-11-27

噶小传统工业风扇技术参数

     规 格

    Model

风扇直径

 (m) ft

电机功率

 (kw) hp

转 速

 (rpm)

满载电流

 (A) 380v

风量

(CMM)m3/min

自重

(kg)

最大作用范围

(m2) Sqm

噪 音

(dBA)

BGX-TD-7E7.3(24' )1.5/2.00-532.9513800125180043
BGX-TD-6E6.4(21' )1.5/2.00-532.7212000113140043
BGX-TD-5E5.5(18' )1.5/2.00-652.759500108105043
BGX-TD-4E4.6(15')1.5/2.00-652.85800010285043
BGX-TD-3E3.7(12' )1.5/2.00-702.7260009063043

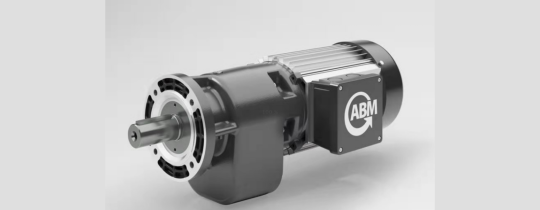

  电机.Electric Motor





  ◆ABM定制款工业风扇专用驱动,采用双倍IN3854标准生产,即双倍滚齿、双倍磨齿,提高齿轮表面精度,降低减速电机的噪音.

  ◆出轴采用同时具备强度及韧度的42CrMo,经过市场实验,明显的改善了频繁启停、断电时的断轴问题

  ◆甄选德国轿跑级变速机箱体的铝锭供应商,经过X光检测及全机器人加工作业,确保齿轮箱体的高品质及稳定性

  ◆采用德国特殊设计的防尘油封,可从源头上防止此类问题发生,确保减速电机在恶略工厂工况下持续运行,并减少维修风险.

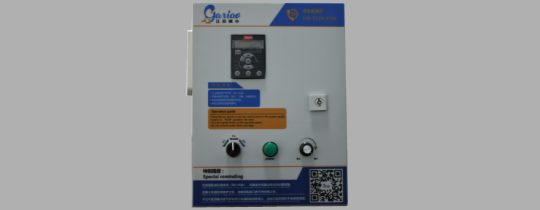

  控制系统.Control System





  ◆ 采用丹麦“丹佛斯”变频器;

  ◆ 内置射频干扰滤波器和制动斩波器;

  ◆ 具有抑制无线电干扰和制动功能;

  ◆ 具有接地故障、过温和短路保护等功能;

  ◆ 无级调速,具有故障保护功能;

  ◆ IP55防护等级和NEMA1标准控制箱;

  ◆ 具有接地故障、过温和短路保护等功能;

  ◆ 箱体外设Schneider三档切换开关和无极调速旋钮;

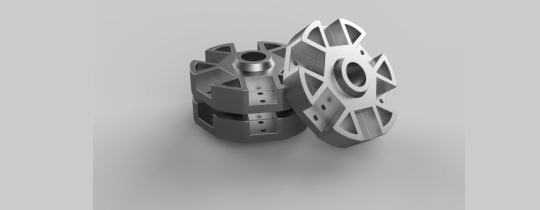

  轮毂·HUB





  ◆ 进口美航AA7075超硬铝合金+日本精密高压锻造技术(σb达600Mpa)+T6热处理工艺+CNC精密加工手段+动平衡全检品质:

  ◆ 风扇轮毂由专注铝合金精密锻造60年的日本资深株式会社全力打造,产品质量有绝对保障。确保产品的公差和动平衡,犹如汽车轮毂般精准可靠。

  ◆ 采用防脱盘与轮毂上盖结合装置,同时减轻整机重量,提高电机效率。

  ◆ 防脱盘采用下置与轮毂紧密连接的安装方式,改善了目前市面上防脱盘连接机架。

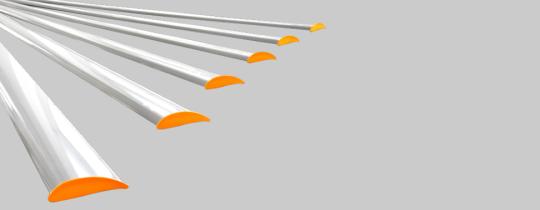

  扇叶.Fan





  ◆ 6扇螺旋桨形,美航进口高性能铝合金材质:AA6063T6511 ——终身质保;

  ◆ 美航Profili V2机翼形仿真分析软件研发出来的造形设计 ——确保风扇效果的舒适感;

  ◆ 扇叶的结构经过技术团队的不断测试和优化,使风量更大,比同功率下的同类产品风量大15%-20%;扇叶采用国内——内置钢索、分筋满筋结合、扇叶的固定采用点、线、面安全方式。目前国内多采用两颗螺栓的点固定方式,更容易将扇叶疲劳点加剧伤害。

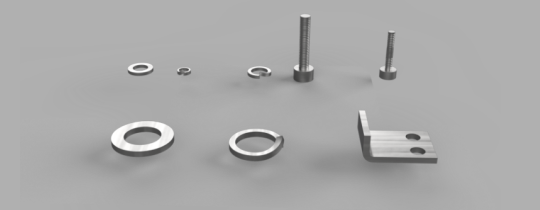

  其他安全附件.Other Safety Accessories

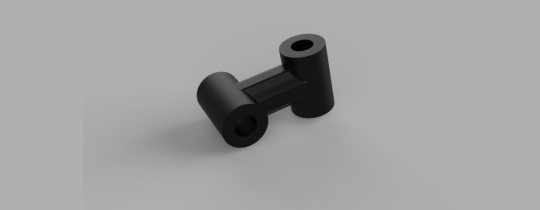

  ◆40Gr合金铸钢万向节可减少对建筑物的扭力传送,像人类的关节;





  ◆德国DIN933螺栓;

  ◆DIN125A 防松自锁螺母;

  ◆悬挂紧固件选用开槽定位销防松螺母;

  ◆风扇轮毂单元设置防脱结构,使底盘+扇叶+插件+机架结合成一个连接的整体,安全性能得到进一步提升。

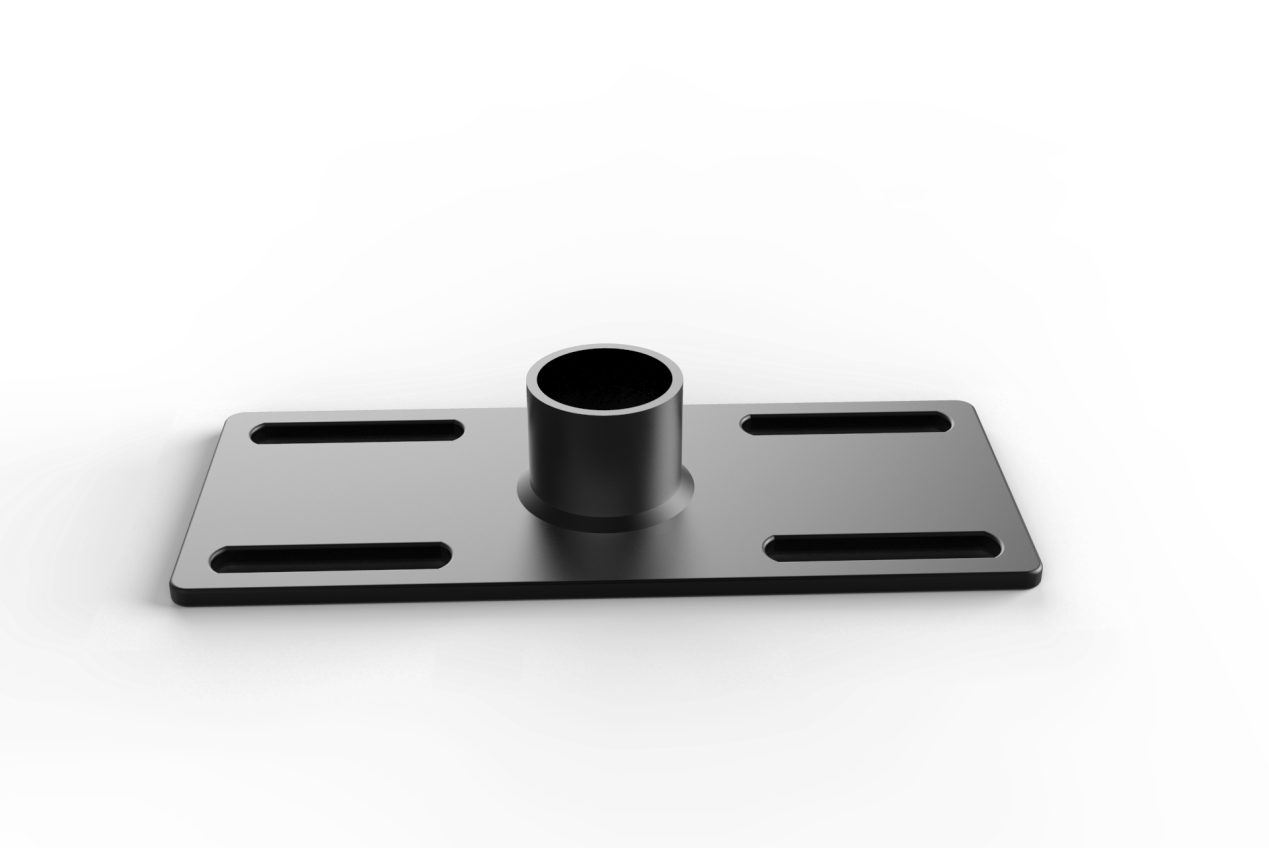

  上连接架Upper connecting frame

  防滑槽设计及开口销防松螺母避免钢梁卡夹装置意外滑动脱落,无需打孔和焊接

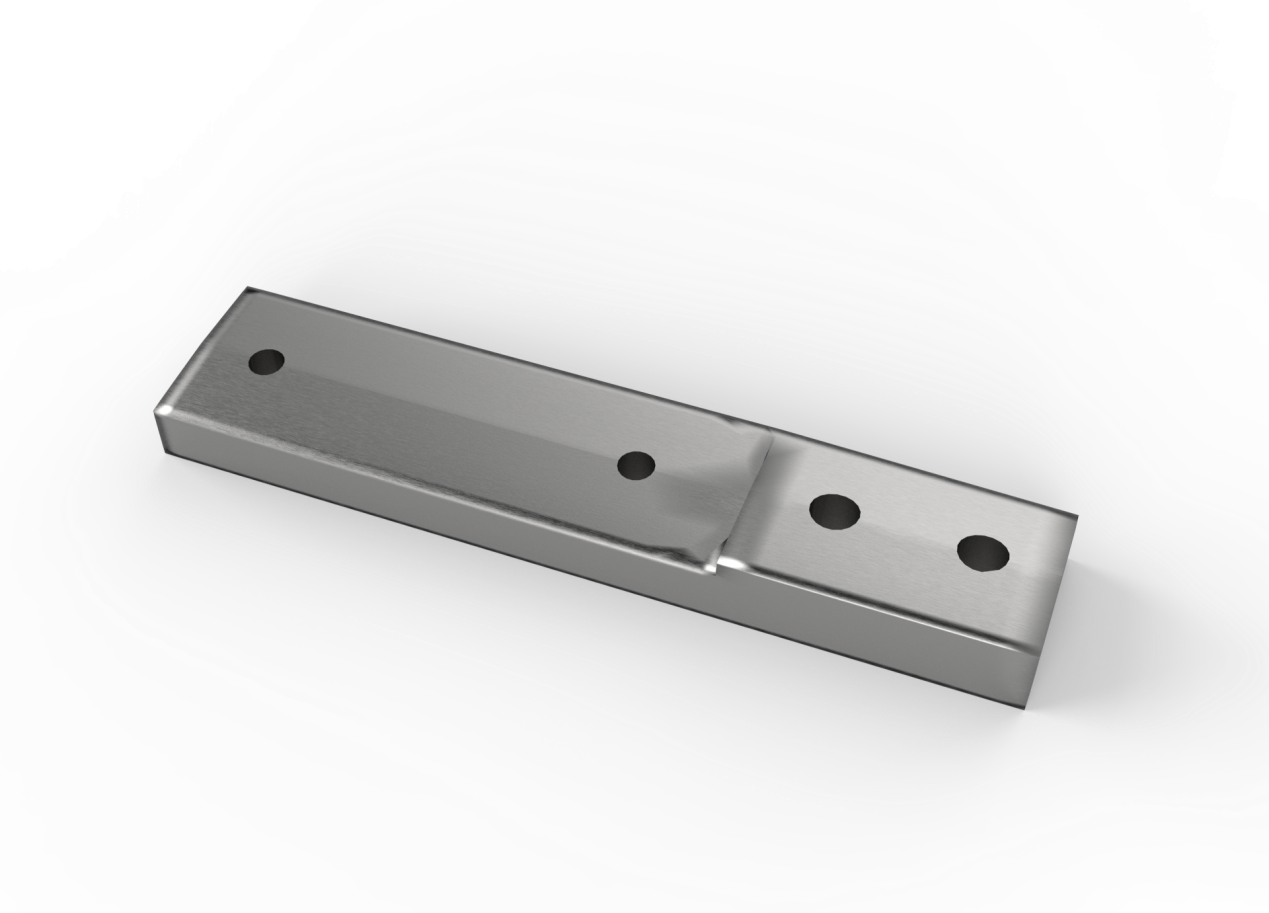

  插件Plug-in unit

  1、江苏噶小采用的内插式连接方式,使得插件与扇叶内横截面接触,上下、左右均有受力点,受力均匀,插件对扇叶产生的磨损相对较低,受力更均匀;

  2、噶小铝材部件由专注铝合金精密锻造60年的日本资深株式会社全力打造,材质和加工技术都提升一个层次,插件横截面积增加30%;3、插件的尺寸为17cm,插件锁紧螺栓的孔距为12cm,增加了受力面积,在风扇启停过程中,因为插件和扇叶的点线面的结合,受力性能与安全性能得到较大提升。

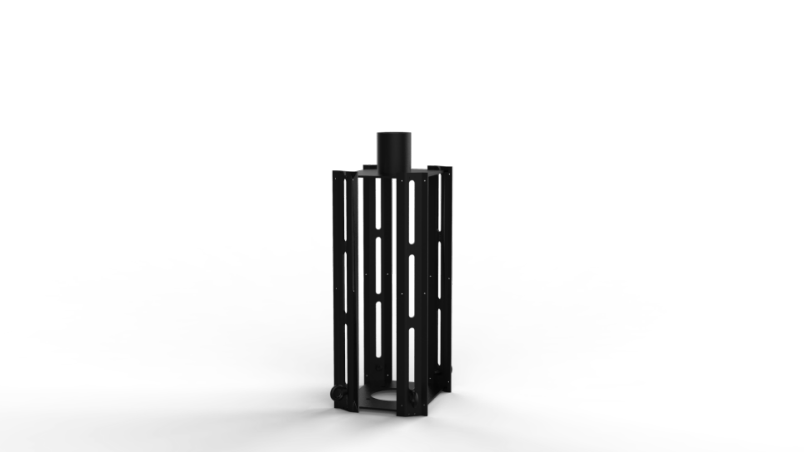

  机架Frame

  高强度结构Z型5mm钢板,激光切割,机器人双面焊接,表面PVDF氟碳烤漆处理,更加可靠耐用
